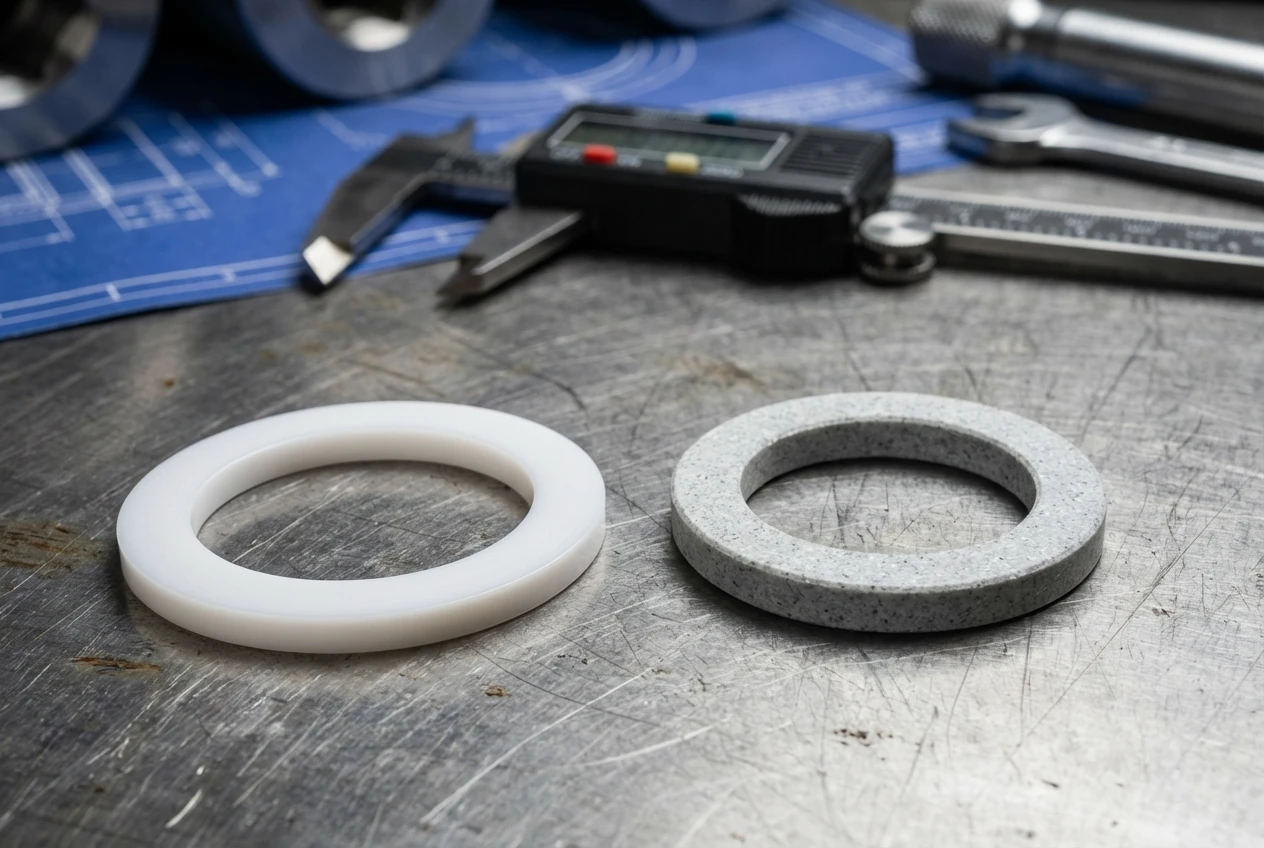

PTFE Perawan vs PTFE Terisi: Mana yang Menang untuk Segel Otomotif?

Tidak ada yang lebih buruk daripada telepon dari klien yang mengatakan bahwa segel gagal di bangku tes tiga hari sebelum produksi dimulai. Kebocoran oli berantakan, teriakannya keras, dan solusinya harus dilakukan kemarin.

Jika Anda seorang insinyur material di bidang otomotif, Anda pasti sudah paham. Anda melihat segel PTFE standar dan bertanya-tanya, "Apakah saya meminta barang yang salah?"

Perdebatan tentang PTFE Perawan vs. PTFE Terisi bukan hanya tentang warna atau biaya. Ini tentang fisika. Ini adalah tentang bagaimana sebuah material berperilaku ketika Anda menghancurkannya dengan 1.000 psi dan memutar poros pada 5.000 RPM.

Pada Teflon XKami telah melihat cukup banyak segel yang dilelehkan, diekstrusi, dan diparut untuk mengetahui bahwa spesifikasi "standar" biasanya tidak cukup. Hari ini, saya akan memandu Anda melalui perbedaan-perbedaan kecil, menanggalkan semua omong kosong pemasaran, dan melihat data teknik yang sebenarnya. Kami akan mencari tahu kapan Anda bisa lolos dengan hal-hal murni dan kapan Anda benar-benar perlu meningkatkannya.

Garis Dasar: Untuk Apa Sebenarnya PTFE Virgin Baik Untuk?

Pertama, mari kita berhenti menghina Virgin PTFE. Ini adalah bahan yang luar biasa. Bahan ini memiliki keajaiban yang licin dan tidak lengket (koefisien gesekan sekitar 0,05 hingga 0,10) yang membuatnya legendaris.

Secara kimiawi? Ini adalah binatang buas. Anda bisa mencampurkan hampir semua cairan otomotif ke dalamnya - ATF, minyak rem, campuran etanol - dan Virgin PTFE hanya tertawa. Tidak membengkak, tidak larut.

Tapi inilah masalahnya.

Virgin PTFE memiliki integritas struktural seperti keju yang kaku. Saya serius. Ini sangat menderita karena "Aliran Dingin" (merayap). Jika Anda mengencangkan flensa ke bawah pada paking PTFE Virgin, kembalilah dalam 24 jam. Bautnya akan longgar. Mengapa? Karena material mengalir menjauh dari tekanan.

Kelemahan dalam Angka

Mari kita lihat kekuatan tariknya. PTFE Perawan standar biasanya duduk di sekitar:

• Kekuatan Tarik: ~ 20-30 MPa
• Pemanjangan: ~200-400%

Sangat bagus untuk peregangan, sangat buruk untuk menahan toleransi yang ketat di bawah beban dinamis yang berat. Dalam lingkungan mesin atau transmisi, PTFE murni akan cepat aus jika terjadi gesekan. Kami menyebutnya Laju Keausan Spesifik (k).

Untuk Virgin PTFE, tingkat keausan sangat tinggi dibandingkan dengan grade yang diisi. Kita berbicara tentang faktor keausan secara kasar:
k ~ 500 x 10^-10 mm³ / Nm

Itu... tidak bagus untuk segel poros putar.

Sang Penantang: PTFE yang terisi ("Otot")

Jadi, bagaimana cara mengatasi masalah keju lunak? Kami menambahkan bahan pengisi. Anggap saja ini seperti menambahkan tulangan pada beton. Anda mempertahankan ketahanan kimiawi (sebagian besar), tetapi Anda meningkatkan kekuatan mekanisnya.

Ketika kita berbicara tentang perbandingan segel otomotifbiasanya kami melihat tiga pesaing utama untuk menggantikan barang perawan:

1. PTFE Isi Kaca
2. PTFE Berisi Karbon / Grafit
3. PTFE Berisi Perunggu

Menambahkan pengisi ini akan mengubah permainan. Anda menurunkan deformasi di bawah beban secara signifikan.

Fisika Pengisi

Di sinilah letak menariknya. Pengisi mengambil beban. Ketika segel ditekan pada poros, PTFE bertindak sebagai pelumas, mengolesi film transfer tipis ke logam, sementara partikel kaca atau perunggu menopang beban.

Hal ini meningkatkan Batas PV (Tekanan x Kecepatan).

• Batas PV PTFE Perawan: ~ 1.800 PSI-fpm
• Batas PV PTFE yang terisi: ~ 10.000+ PSI-fpm

Itu adalah perbedaan yang sangat besar. Jika aplikasi Anda melibatkan RPM tinggi, Virgin PTFE bahkan tidak ikut serta dalam perlombaan.

Menyelam dalam: Membandingkan Secara Spesifik

Mari kita uraikan berdasarkan properti yang benar-benar penting bagi Anda ketika Anda mendesain segel.

1. Ketahanan Aus dan Tribologi

Ini biasanya menjadi alasan para insinyur #1 beralih ke Gasket PTFE dan segel yang dibuat dengan bahan pengisi.

Rumus volume keausan (W) umumnya dinyatakan sebagai:
W = k * F * L
Dimana:

• W = Volume keausan (mm³)
• k = Laju keausan spesifik (mm³/Nm)
• F = Gaya normal (N)
• L = Jarak geser (m)

Jika Anda menggunakan gelas berisi PTFEnilai 'k' turun secara dramatis.

• Virgin 'k': ~500
• 25% Kaca Berisi 'k': ~2 – 5

Anda sedang melihat bahan yang bertahan 100x lebih lama dalam kontak geser. Akan tetapi, ada kekurangannya. Kaca bersifat abrasif. Jika Anda menggunakan PTFE berisi kaca pada poros lunak (seperti aluminium yang tidak dikeraskan atau baja ringan), segel tidak akan aus, tetapi porosnya akan melakukannya.

Saya pernah melihat pelanggan menghancurkan poros $500 untuk menyimpan $2 pada segel. Jangan jadi orang seperti itu.

2. Rangkak dan Deformasi

Dalam aplikasi otomotif, suhu berfluktuasi secara liar. -40 ° C di musim dingin hingga 150 ° C di bawah kap mesin. Virgin PTFE memiliki koefisien ekspansi termal yang tinggi dan ketahanan mulur yang rendah.

Deformasi di bawah beban (14 MPa @ 23°C selama 24 jam):

• Perawan: ~15% deformasi
• 25% Diisi Kaca: ~ 11% deformasi
• Berisi Perunggu: ~ Deformasi 7%

Jika Anda memerlukan segel untuk mempertahankan geometri di bawah gaya penjepitan, Anda harus mengisinya.

3. Konduktivitas Termal

Panas membunuh segel. Virgin PTFE adalah isolator termal. Ini memerangkap panas pada antarmuka penyegelan. Hal ini menyebabkan karbonisasi minyak atau melelehnya bibir segel.

PTFE berisi karbon adalah pahlawan di sini. Ia menghantarkan panas menjauh dari titik kontak.

• Perawan: ~ 0,25 W/mK
• Diisi Karbon: ~ 0,60+ W/mK

Jika Anda memiliki aplikasi rotari berkecepatan tinggi (seperti segel engkol), memindahkan panas tersebut sangatlah penting.

Pengisi Khusus: Memilih Pesawat Tempur Anda

Oke, jadi Anda tahu bahwa Anda perlu mengisi. Tapi yang mana? Berikut adalah lembar contekan yang saya gunakan di Teflon X saat berkonsultasi.

Serat Kaca (Serba Bisa)

Biasanya serat kaca 15% atau 25%.

• Kelebihan: Kekuatan tekan yang tinggi, ketahanan aus yang sangat baik, inert secara kimiawi (kecuali terhadap asam fluorida).
• Kekurangan: Bersifat abrasif pada permukaan perkawinan. Dapat meningkatkan porositas.
• Terbaik untuk: Segel statis, dudukan katup, gasket di mana putarannya lambat atau logam kawinnya keras (Rockwell C 45+).

Karbon / Grafit (Operator yang Licin)

• Kelebihan: Melumasi sendiri, gesekan rendah, konduktivitas termal yang sangat baik. Cukup lembut untuk tidak merusak poros.
• Kekurangan: Lebih mahal daripada kaca. Warna hitam membatasi inspeksi visual untuk kebersihan pada beberapa aplikasi khusus (jarang terjadi pada auto).
• Terbaik untuk: Segel putar berkecepatan tinggi, peredam kejut, cincin piston.

Perunggu (Pengangkat Berat)

• Kelebihan: Kekuatan tekan tertinggi, konduktivitas termal terbaik.
• Kekurangan: Diserang oleh asam/alkali (tetes ketahanan kimia), mahal.
• Terbaik untuk: Sistem hidraulik, ketahanan ekstrusi, seal transmisi tugas berat.

Skenario Dunia Nyata: Kasus Transmisi "Bocor"

Izinkan saya bercerita tentang proyek yang kami tangani tahun lalu. Sebut saja kliennya "AutoCorp."

Mereka sedang merancang DCT (Transmisi Kopling Ganda) yang baru. Mereka memilih Virgin PTFE untuk seal piston kontrol internal karena mereka menginginkan gesekan serendah mungkin untuk pemindahan gigi yang cepat.

Kegagalan:
Selama uji ketahanan 100 jam, pemindahan gigi menjadi tidak mulus. Akhirnya, tekanan menurun, dan transmisi gagal.

Diagnosis:
Kami menarik segelnya. Bentuknya seperti pancake. Panas yang dihasilkan oleh aktuasi cepat, dikombinasikan dengan tekanan hidrolik, menyebabkan Virgin PTFE mengalir dingin. Bibir segel menjadi rata, kehilangan tekanan kontak -> bocor.

The Fix:
Kami mengubahnya menjadi custom Kaca 15% + 5% MoS2 diisi PTFE.

1. Kaca menghentikan aliran dingin.
2. MoS2 (Molibdenum Disulfida) menurunkan koefisien gesekan kembali mendekati level Virgin.

Hasilnya? Lulus uji 500 jam tanpa kebocoran. Terkadang Anda harus memadupadankan dan mencocokkan. Jika Anda memiliki aplikasi yang rumit seperti ini, kirimkan email ke Allison.Ye@teflonx.com. Kami senang memecahkan teka-teki ini.

Tabel Perbandingan Cepat

Saya tahu para insinyur menyukai tabel. Ini adalah potretnya.

Milik	PTFE perawan	PTFE Isi Kaca	PTFE Berisi Karbon	PTFE Berisi Perunggu
Warna	Putih	Putih pudar / Abu-abu	Hitam	Coklat / Perunggu
Koefisien Gesekan.	Sangat baik (0,05)	Baik (0,15)	Sangat baik (0,10)	Cukup (0,20)
Ketahanan Aus	Miskin	Bagus sekali	Sangat baik	Bagus sekali
Keausan Poros	Rendah	Tinggi (Abrasif)	Rendah	Rendah-Sedang
Tahanan merayap	Rendah	Sedang	Sedang	Tinggi
Kondisi Termal.	Rendah	Rendah	Tinggi	Sangat Tinggi
Biaya	$	$$	$$$	$$$

Biaya vs Kinerja: Pertukaran (Trade-off)

Dengar, aku mengerti. Pengadaan adalah napas bagi Anda untuk memangkas biaya. Virgin PTFE lebih murah.

Tetapi menghitung biaya berdasarkan harga per gram bahan adalah jebakan. Anda perlu menghitung Biaya Kegagalan.

Jika segel Virgin $0.50 gagal dan menyebabkan klaim garansi pada transmisi $2.000, matematika itu tidak akan berhasil.

Namun, jangan terlalu banyak merekayasa jika tidak perlu. Jika Anda mendesain sepatu bot debu statis atau tutup yang tidak memiliki beban dan tidak ada gesekan, Virgin PTFE sangat cocok. Terlihat bersih, murah, dan berfungsi.

Tapi untuk perbandingan segel otomotif di lingkungan yang dinamis (poros engkol, poros bubungan, piston transmisi, penyangga suspensi), nilai yang terisi akan terbayar dengan sendirinya dengan bertahan dalam masa garansi.

Catatan tentang Permukaan Akhir

Ini adalah sesuatu yang sering dilupakan orang. Jika Anda beralih dari Virgin ke Filled, Anda mungkin perlu menyesuaikan permukaan akhir poros Anda.

• PTFE perawan: Menyukai hasil akhir yang sangat halus (Ra 0,2 - 0,4 µm).
• PTFE yang diisi: Sebenarnya bisa mendapatkan keuntungan dari hasil akhir yang sedikit lebih kasar (Ra 0,4 - 0,8 µm) untuk membantu menetapkan film transfer yang saya sebutkan sebelumnya.

Jika porosnya juga halus, PTFE yang terisi mungkin akan meluncur di atasnya tanpa menyimpan film transfer, yang menyebabkan gesekan dan panas yang lebih tinggi. Ini adalah keseimbangan yang rumit.

Membungkusnya

Memilih antara PTFE Perawan vs. PTFE Terisi bukan tentang bahan mana yang "lebih baik". Ini adalah tentang mencocokkan bahan dengan penyalahgunaan yang akan terjadi.

• Menggunakan Perawan untuk tempat yang statis, penuh bahan kimia, dan beban rendah.
• Menggunakan Kaca Diisi untuk ketahanan aus secara umum dan beban berat (perhatikan kekerasan poros!).
• Menggunakan Karbon / Perunggu untuk panas tinggi dan tekanan tinggi.

Jangan menebak. Pilihan yang salah bisa bocor.

Jika Anda sedang menatap gambar CAD saat ini dan bertanya-tanya senyawa apa yang harus ditentukan, berhentilah menebak-nebak. Kami memiliki datanya, dan kami memiliki bahannya. Lihat rangkaian produk kami yang terdiri dari Gasket PTFE untuk melihat apa yang mungkin terjadi.

Atau, lewati saja penjelajahan dan tanyakan langsung kepada kami. Kami dapat menjalankan perhitungan PV untuk Anda.
Hubungi kami di sini: https://teflonx.com/contact-us/
E-mail: Allison.Ye@teflonx.com

Mari kita pastikan segel Anda benar-benar tertutup.

---
