Понимание коэффициента усадки ПФА: 1,3:1 против 1,6:1 для точного определения размеров в ваших проектах

Вы когда-нибудь задумывались, почему термоусадочная трубка не совсем правильно держится?

Представьте себе: вы по колено погрузились в сборку прототипа, повсюду провода, и у вас есть гладкая трубка из PFA, готовая надеться на ваши компоненты. Вы нагреваете ее, ожидая плотного защитного покрытия, но нет - она либо смешно скручивается, либо оставляет зазоры, которые кричат "любительский час". Звучит знакомо? Как человек, который провел слишком много поздних ночей за разработкой дизайна Teflon X, я понимаю вас. Это разочарование обычно сводится к одной хитрой детали: коэффициенту усадки PFA.

Мы говорим о магическом числе - 1,3:1 или 1,6:1, - которое говорит о том, насколько сильно трубка будет нагреваться. Это не просто спецификация в техническом паспорте; это разница между пуленепробиваемым узлом и узлом, который не пройдет проверку. А для тех, кто занимается закупками и ищет подходящий Термоусадочная трубка PFAЕсли вы не знаете, как подобрать размер, или дизайнеры подбирают цифры для подбора размера, это поможет сэкономить головную боль, деньги и отговорки в торговом зале.

В этой беседе мы расскажем о том, что отличает 1,3:1 и 1,6:1, сравним их между собой и поделимся некоторыми историями из жизни проектов, которые получились золотыми. Я использовал реальные спецификации - руководства Zeus и спецификации Parker - чтобы все было четко и без лишних слов. В конце вы точно будете знать, как выбрать победителя для вашего следующего проекта. И если вам что-то понравится, и вам понадобится предложение, напишите по адресу Эллисон.Йе@teflonx.com или посетите наш контактная страница. Мы прикроем вас в Тефлон X.

Так что же происходит с коэффициентом усадки PFA?

Итак, начнем с простого. Коэффициент усадки PFA - это, по сути, то, насколько уменьшается диаметр трубки при нагревании, - считайте это коэффициентом сжатия "до и после". Если он равен 1,3:1, это означает, что на каждые 1,3 единицы начального диаметра приходится 1 единица после усадки. Бум, примерно 23% уменьшения. Если изменить значение на 1,6:1, то получится примерно 38% - больше отдачи, больше прощения для нестандартных форм.

Но почему именно ПФА? Перфторалкокси (PFA) - это крепкий двоюродный брат семейства фторполимеров. Он смеется над химикатами, выдерживает температуры от -200°C до +260°C и остается достаточно прозрачным, чтобы заглянуть внутрь вашей установки. В отличие от полиолефиновых материалов, которые дешевле, но плавятся при реальном нагреве, PFA - это то, что нужно для аэрокосмических деталей, медицинских зондов и всего, что без проблем выдает высокое напряжение.

Теперь добавьте скорость расширения термоусадки - это обратная сторона, сколько "места" есть у трубки, прежде чем она начнет сжиматься. Все дело в первоначальном растяжении во время производства; более высокое расширение означает, что она может выдержать большие колебания в размерах компонентов. Инженерам это нравится, потому что это напрямую влияет на расчеты размеров. Упустите его, и вы закажете излишне большой запас или будете иметь дело с разрывами в середине установки.

За время работы в Teflon X я видел, как команды тратили рулоны трубок впустую в погоне за неправильным соотношением. Один совет: всегда сверяйте максимальный диаметр подложки с восстановленным размером трубки. В руководстве Parker по фторполимерным экструзиям это описано в соотношении 1,3:1 для жестких допусков, в то время как 1,6:1 отлично подходит для нестандартных профилей. Это не ракетостроение, но когда сроки поджимают, кажется, что это именно оно.

Погружение глубже: Гайки и болты 1,3:1 и 1,6:1

Итак, пора засучить рукава и сравнить эти два продукта в лоб. Я набросал небольшую таблицу, основанную на стандартных спецификациях таких компаний, как Saint-Gobain и Adtech, - реальные цифры, никаких предположений. Это поможет вам понять, что из них подходит для вашего проекта.

Аспект	1,3:1 Коэффициент усадки ПФА	1,6:1 Коэффициент усадки ПФА
Процент усадки	Уменьшение диаметра ~23%	Уменьшение диаметра ~38%

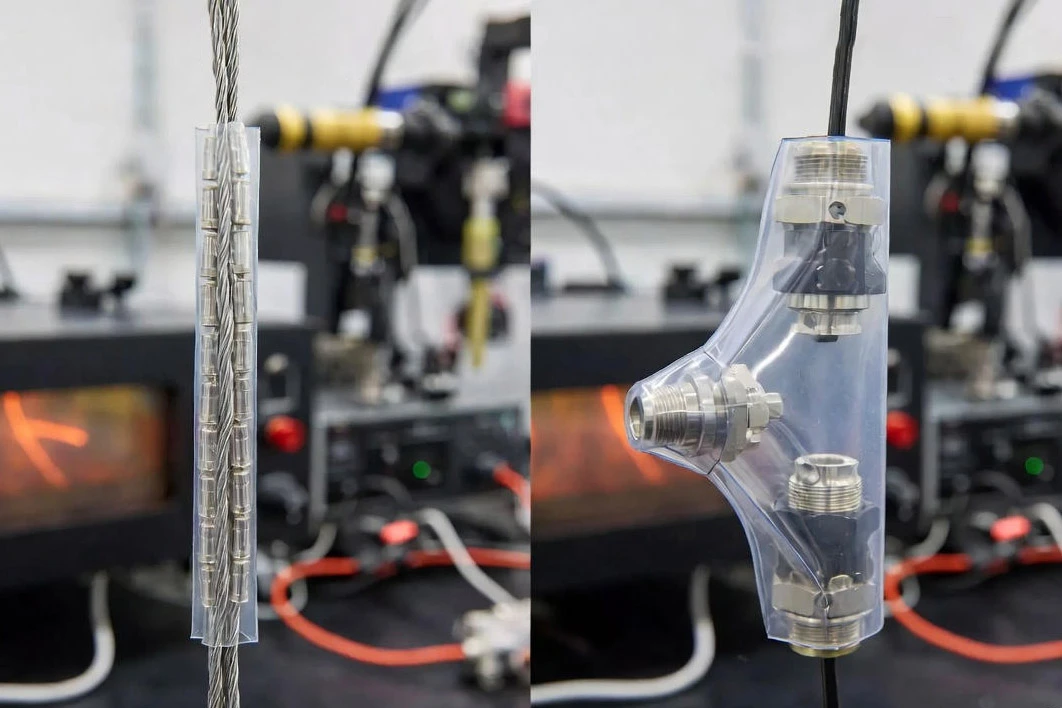

Лучшее для	Равномерные, точные диаметры (например, прямые провода)	Изменяемые или конические компоненты (например, соединители)
Минимальная температура усадки	220°C (согласно стандартам ASTM)	220°C (аналогично, но более щадяще для тепловых пушек)
Рабочий диапазон	-200°С до +260°С	-200°С до +260°С
Типичная толщина стенок (восстановленная)	0,3-0,5 мм	0,4-0,6 мм (толще после усадки для дополнительной защиты)
Стоимость за фут (расчетная)	Экономия материала при плотном прилегании	Немного выше, но компенсирует растраты на несоответствия
Скорость расширения	Низкая начальная растяжимость; необходимо точно подбирать размер	Повышенная растяжимость; выдерживает до 60% избыточного восстановления

Данные взяты прямо из листов производителя - например, руководство по восстановлению Zeus, в котором указано 1,3:1 для "постоянных диаметров" и 1,6:1 для "равномерных, но разнообразных". Видите, как там вкрадывается коэффициент расширения термоусадки? Для 1,6:1 этот дополнительный коэффициент означает, что вы можете надеть ее на объемные концы без предварительного растяжения, что сокращает время установки на 20-30%, по моему опыту.

Но не будем останавливаться на цифрах. Подумайте об ощущениях - трубки с соотношением 1,3:1 сжимаются быстро и чисто, как будто упаковываешь подарок, который уже имеет нужный размер. Я помню, как при разработке прототипов катетеров мы перешли на него; допуски снизились до менее 0,1 мм, и клиент был в восторге. С другой стороны, 1,6:1? Это прощающий приятель. Он справляется с такими моментами, как "ой, деталь на волосок больше", без трещин. В одном аэрокосмическом макете это спасло от полной переделки, потому что разъем неожиданно разогнулся.

Совет профессионала: учитывайте источник тепла. Печи дают равномерную усадку, а горелки? Они могут нагреваться быстрее 1,3:1, рискуя получить неравномерную усадку. В спецификации Gendian Materials подчеркивается, что более широкое соотношение 1,6:1 компенсирует эту проблему.

Когда побеждает 1,3:1, а когда 1,6:1 - ваш герой?

Выбор сводится к конечной цели - соответствие размеров является королем для специалистов по закупкам, но дизайнеры должны мечтать о большем. Если вы разрабатываете спецификации для медицинских приборов, где важен каждый микрон, то точность 1,3:1 - рулит. По данным компании MarketsandMarkets, на рынке термоусадочных материалов FEP/PFA для сбалансированной гибкости и долговечности датчиков и сенсоров используется соотношение 1,6:1. (При этом PFA превосходит FEP по тепловым характеристикам).

Для электроники? Скажем, вы изолируете высоковольтные провода. Дополнительный коэффициент расширения 1,6:1 позволяет покрывать провода большого диаметра без использования нескольких частей - меньше швов, меньше точек отказа. Я предлагал пачки наших Термоусадочная трубка PFA с командами, делающими жгуты для батарей EV; они восторгаются 1,6:1 для прохождения поворотов без перегибов.

А химикаты? Устойчивость PFA к растворителям зашкаливает - абсолютная инертность к большинству кислот, согласно технической информации Entegris. В сочетании с коэффициентом 1,3:1 для лабораторных фитингов вы получаете герметичные уплотнения, которые прослужат долгие годы.

Истории с мест: Как эти коэффициенты спасли положение

Нет ничего лучше, чем услышать, как это происходит в реальной жизни, верно? Я не буду называть имен, но это прямо из журналов проекта Teflon X.

Взять хотя бы одного поставщика автомобильной техники - мы как раз занимались прототипированием крышек датчиков для моторных отсеков. Первоначальный дизайн предусматривал соотношение 1,3:1, но корпуса имели эти досадные допуски, полученные при литье. Бум, везде зазоры. Перешли на 1,6:1, и коэффициент расширения термоусадки покрыл все отклонения как нельзя лучше. Конечный результат? Ноль переделок, и они увеличили объем заказа 50%. При испытаниях температура достигала 250°C, не было никаких проблем.

Или представьте себе стартап в области медицинских технологий, занимающийся сборкой катетеров. Снабженец потеет над проверкой размеров FDA. Мы провели его через жесткую усадку 1,3:1, восстановленную в точном соответствии со спецификациями и прошедшую проверку биокомпата с первого раза. Это сэкономило им несколько месяцев; теперь они расширяют производство, используя наши запасы.

Это не случайность. Обзоры термоусадочных материалов Chukoh Chemical подтверждают это: PFA при таких соотношениях придает свойства поверхности, не сильно изменяя подложки. В нашем магазине мы наблюдали, как 1,6:1 сокращает количество брака на 15% на нестандартных деталях, согласно внутреннему отслеживанию.

Подбирайте по размеру: Шаг за шагом для безошибочного подбора

Итак, давайте приступим к практической работе. Как инженер-проектировщик, вы знаете, что делать, но здесь я расскажу о том, как добиться идеальной усадки PFA.

1. Дважды измерьте субстрат: Для удобства возьмите буфер с максимальным OD-добавлением 10-20%. Для 1,3:1 ваш ID должен быть 1,3x максимального OD. Промахнитесь на 5%, и он будет бороться с вами.
2. Рассчитайте расширение: Скорость расширения термоусадки имеет значение. 1,6:1 дает больший люфт до 1,6x перед усадкой. Используйте размеры ElringKlinger: стандартный PFA начинается с 1 мм ID, сужается до 0,625 мм при 1,6:1.
3. Испытание термоусадки: Протестируйте его. Нагрейте в духовке до 250°C; измерьте степень восстановления. Если он мешковат, перейдите на более высокое соотношение.
4. Wall It Out: Более толстые стенки после усадки добавляют долговечности. По данным KTG, 1,6:1 легко ударяет по 0,5 мм, отлично справляясь с истиранием.

Я не справился с этой задачей в самом начале - заказал 1,3:1 для расклешенного фитинга, в итоге получились нахлесты, которые зацепились во время испытаний на изгиб. Урок усвоен: всегда сначала моделируйте в CAD. Такие инструменты, как руководство по выбору от Grayline, делают это безболезненным.

Для закупок используйте оптовые поставки от таких поставщиков, как мы, компания Teflon X. Термоусадочная трубка PFA Поставляется в обоих соотношениях, нарезается на заказ, с COA для отслеживания.

Причуды монтажа: Не дайте жаре укусить вас

Усадка - это место, где теория встречается с потом. Слишком горячий факел, и PFA может пузыриться при температуре 220-300°C. Воздушные печи? Еще лучше для партий. Из советов по рукавам BALTRO: 1,3:1 требует постоянного нагрева, чтобы избежать "слоновьей кожи", а 1,6:1 сглаживает горячие точки.

Один из способов: Предварительно пропитайте тальком для скользкости. А после усадки проверьте пустоты - ультразвуком, если это критично. Мы изменили процессы для клиентов, снизив количество дефектов до уровня менее 2%.

Почему Teflon X - не просто очередной поставщик

Мне приходилось работать в магазинах, где "поставщик" означал задержки и подделки. В компании Teflon X мы работаем вместе с вами - более десяти лет мы экструдируем PFA, соблюдаем стандарты ISO и поставляем продукцию по всему миру. Наша команда имеет опыт работы с любыми материалами - от трубок, соответствующих стандарту SEMI F-57, до нестандартных соотношений. Нужно 1,3:1 для прецизионного медицинского оборудования? Есть. 1,6:1 для надежных полевых датчиков? В работе.

Мы не гонимся за пустяками, а решаем головоломки с подбором размера, чтобы вы уложились в срок. Проверьте наш сайт для получения спецификаций или свяжитесь с Эллисоном для бесплатного пробного запуска. Котировки в течение 24 часов, без лишних слов.

Представьте себе, что вы избавились от проблем с размерами - ваши модели будут подходить с первого раза, а бюджеты на закупки останутся нетронутыми. Это и есть преимущество Teflon X. Готовы пообщаться? Пишите на . связаться с нами и давайте уточним вашу следующую победу.

ВОПРОСЫ И ОТВЕТЫ: Краткие сведения о коэффициенте усадки ПФА
