칩이 탄생하는 거대한 클린룸 내부에서 무슨 일이 벌어지고 있는지 잠시 멈춰 생각해 본 적 있으신가요？ 그것은 마치 고난도의 댄스와 같아서, 모든 움직임이 완벽하지 않으면 전체 배치(batch)가 망가질 수 있습니다. 수년간 현장에서 이런 설비를 다뤄본 경험으로 말씀드리자면, 진정한 범인은 흔히 화학 물질을 운반하는 라인 내부에 숨어 있습니다. 웨이퍼에 치명적인 영향을 주는 미세한 금속 이온들이 바로 그것입니다. 반도체 공정에 깊이 관여하고 계시며, 특히 식각이나 공급을 위해 초고순도 물질을 다룰 때 이러한 오염 문제를 해결할 방법을 찾고 계신다면 이 글을 주목해 주십시오. 저는 수없이 많은 트러블슈팅을 직접 겪어보았고, 실제로 효과가 있는 방법들을 공유해 드리고자 합니다.

Teflon X는 10년 넘게 공정을 깨끗하게 유지하는 장비를 제작해 왔습니다. 저희의 플렉시블 테플론 호스 는 고압 작업을 위해 설계된 PTFE 주름관으로, 여러분과 같은 분들이 오염 위험을 대폭 낮추도록 도왔습니다. 하지만 저희 이야기는 이쯤 하고, 왜 적합한 고순도 호스로 교체하는 것이 단순히 현명한 선택을 넘어 수율을 지키는 생명줄과 같은지 단계별로 살펴보겠습니다.

반도체 생산에서 순도가 그 어느 때보다 중요한 이유

오늘날 반도체 팹(fab)은 더 미세한 노드, 더 빠른 클럭 속도 등 한계에 도전하고 있습니다. 하지만 핵심은 이것입니다. 칩이 작아질수록 아주 작은 불순물 하나가 재앙이 될 수 있다는 점입니다. 여기서 말하는 것은 단순히 먼지가 아닙니다. 튜브에서 흘러나온 금속 이온이 실리콘에 원치 않는 도핑을 일으키는 것을 의미합니다. 표준 호스가 공정 도중 철이나 니켈 입자를 방출하여 전체 로트를 폐기하는 것을 직접 목격한 적이 있습니다. 정말 뼈아픈 일이죠.

업계는 AI 두뇌부터 휴대폰 배터리 수명에 이르기까지 모든 것을 위한 장비를 생산하고 있으며, 순도는 결코 타협할 수 없는 요소입니다. 업계 전문가들에 따르면 미세 오염은 반도체 제조 손실의 약 50%를 유발한다고 합니다. 무려 절반이나 되죠! 기회를 얻기도 전에 웨이퍼가 폐기물 처리장으로 향하는 것입니다. 2030년까지 수조 달러 규모로 급증할 글로벌 칩 수요를 고려할 때, 이런 실수는 결코 용납될 수 없습니다.

그렇다면 무엇이 순도를 그토록 어렵게 만드는 걸까요？ 그것은 바로 공정의 특성 때문입니다. 불산과 같은 공격적인 화학 물질이나 일반적인 소재를 부식시키는 슬러리를 다루기 때문입니다. 라인이 이온 유출 없이 이를 견디지 못한다면 수율을 갉아먹는 원인을 방치하는 셈입니다. Teflon X는 이를 직접 테스트했습니다. 한 고객의 파일럿 라인에 적절한 반도체 등급 튜브를 적용한 결과 불량률이 30% 이상 감소했습니다. 과장이 아닌, 실제 로그 데이터에서 얻은 수치입니다.

금속 이온 오염의 숨겨진 위험

자, 이제 금속 이온의 위험성에 대해 제대로 알아보겠습니다. 이것들은 매우 교묘합니다. 습식 식각 공정을 예로 들면, 금속 보강된 호스에서 슬러리가 미량의 구리를 흡수할 수 있습니다. 그러면 그 구리가 웨이퍼 표면으로 이동하여 트랜지스터 성능을 저하시킵니다. 최악의 경우, 장치가 조기에 고장 나거나 더 나쁘게는 품질 보증(QA)을 통과한 후 현장에서 문제를 일으킬 수도 있습니다.

데이터가 이를 확실히 뒷받침합니다. 연구에 따르면 스테인리스 스틸 설비에서 철 이온이 침출되는 속도는 안전 한계를 넘어섭니다. 여기서 말하는 것은 PPT(조 단위 분율) 수준의 임계치입니다. 로직 CMOS 칩의 경우 허용되는 금속 수준은 매우 엄격하며, 구세대 기술보다 종종 두 단계 정도 더 낮습니다. 이 수치를 초과하면 채널 내 이동성 감소, 누설 전류 증가 등의 문제가 발생합니다.

제 경력 초기에 대만의 한 팹에서 원인 불명의 수율 저하를 겪었던 일이 기억납니다. 수율이 15%씩 떨어졌지만 아무도 원인을 찾지 못했습니다. 결국 오래된 PFA 라인에서 나온 망간 때문이었는데, 금속도 아니었지만 여전히 도핑 문제를 일으키는 주범이었습니다. 전체 유체 경로를 감사한 결과 이온 크로마토그래피에서 문제가 발견되었습니다. 더 깨끗한 PTFE로 교체하자 수율이 회복되었습니다. 배운 교훈은 추출물을 엄격하게 테스트해야 한다는 것입니다. ICP-MS 같은 도구는 여러분의 예산을 지켜줄 든든한 친구입니다.

하지만 문제는 수율뿐만이 아닙니다. 오염은 신뢰성에도 영향을 미칩니다. 불순물이 포함된 장치는 열이나 전압 스트레스 하에서 더 빨리 노화됩니다. 대량 생산에서는 수백만 달러가 낭비되는 결과를 초래합니다. 현재 금속 이온 오염을 방지하고 있다면 이미 앞서가고 계신 것이지만, 사용 중인 튜브가 충분히 우수한지 확실히 할 필요가 있습니다.

반도체 등급 튜브 도입: 클린 라인을 위한 최선의 선택

이제 문제를 명확히 파악하셨을 겁니다. 그렇다면 해결책은 무엇일까요？ 바로 반도체 등급 튜브입니다. 이는 초고순도 화학 물질을 문제없이 흐르게 하는 강력한 솔루션입니다. 일반적인 플라스틱이 아닙니다. 부식성 물질에 강하고 추출물이 거의 없는 PTFE와 같은 엔지니어링 불소수지로 만들어졌습니다.

일반 튜브가 구멍 난 양동이라면, 반도체 등급 튜브는 금고 문처럼 단단히 밀폐되어 있다고 생각하십시오. 고순도 PTFE 또는 PFA로 제조되어 ASTM 및 SEMI 표준을 충족하며, 이온 함량을 10 ppb 이하로 유지합니다. 이는 자체적인 오염을 추가하지 않고 화학 물질을 공급하는 데 필수적입니다.

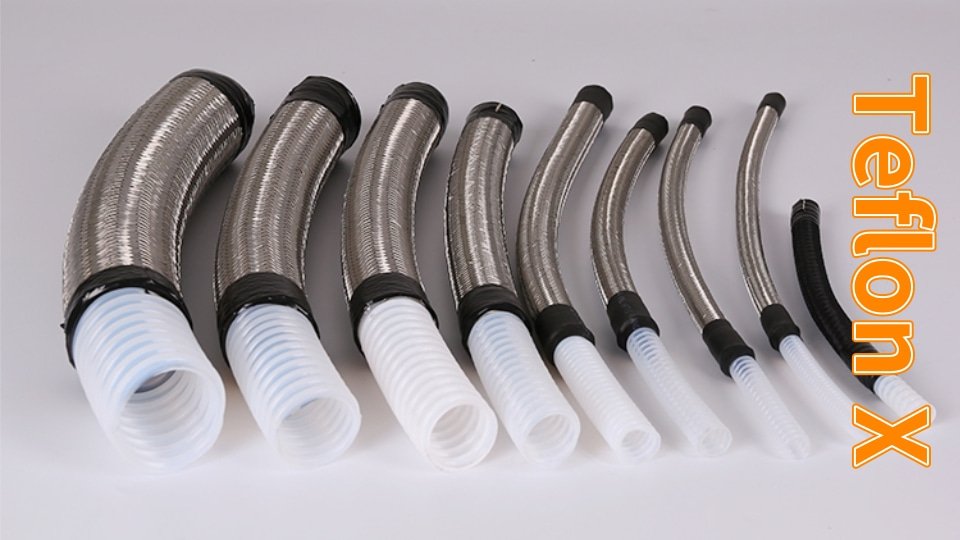

왜 하필 PTFE일까요？ 놀라운 화학적 비활성 때문입니다. 산, 염기, 용매 등 모든 물질이 흠집 하나 남기지 않고 지나갑니다. 또한 표면이 비점착성이어서 침전물이 생기지 않으므로 흐름이 일정하게 유지됩니다. 제 경험상 이 소재를 사용하는 팹은 막힘 현상이 줄고 수명이 길어져 가동 중지 시간을 20~25% 절감합니다. 500 psi에서 슬러리를 펌핑하는 것과 같은 고압 공정의 경우, 저희의 플렉시블 테플론 호스 주름진 디자인 덕분에 꼬임 없이 유연합니다. 작동 압력의 4배까지 버틸 수 있도록 제작된 강력한 제품입니다.

하지만 더 개인적인 이야기를 해보겠습니다. 오리건주에서 중형 팹을 운영하는 제 친구는 잦은 호스 교체로 인해 비용 손실이 컸습니다. 일반적인 호스는 몇 달마다 성능이 저하되었죠. 저희 반도체 등급 튜브 샘플을 제공했고, 시험 후 식각 균일도가 12% 향상되었습니다. 불균일한 약액 공급으로 인한 '핫스팟'도 사라졌죠. 이것이 바로 밤에 편히 잠들 수 있게 해주는 성과입니다.

이해를 돕기 위해, PTFE 기반 반도체 등급 튜브와 일반 대안 제품을 비교한 표를 보여드립니다. 실제 팹 감사를 통해 얻은 데이터입니다.

재료 유형	이온 용출 위험도 (ppb)	내화학성	고압에서의 유연성	수명 (개월)	피트당 비용 (USD)
PTFE (반도체 등급)	<5	우수 (산, 염기, 용매)	높음 (주름관 옵션)	24-36	$15-25
스테인리스 스틸 편조	50-200 (Fe, Ni)	양호 (단, 시간이 지남에 따라 부식됨)	중간	12-18	$10-20
표준 PVC	100+ (다양한 금속)	불량 (화학 물질에 의해 분해됨)	낮은	3-6	$2-5
PFA (비초고순도)	10-50	매우 우수	중간	18-24	$12-18

보시다시피 순도와 내구성 면에서 PTFE가 압도적입니다. 코팅된 대체재보다 금속 이온 용출을 99% 이상 감소시킨다는 데이터는 실제 제조 현장 조건을 반영한 실험실 테스트 결과입니다. 선택은 귀하의 몫이지만, 굳이 타협할 이유가 있을까요?

고순도 호스: 화학 식각 공정의 판도를 바꾸는 혁신

이제 화학 식각 공정에 집중해 보겠습니다. 이는 정밀 레이저와 산을 사용하여 웨이퍼를 조각하는 매우 중요한 단계입니다. 작은 실수 하나로 패턴이 흐려질 수 있습니다. 고순도 호스는 식각액이 더없이 깨끗한 상태로 전달되도록 보장하는 숨은 공신입니다.

식각 공정에서는 HF, HNO3 등 뜨겁고 독한 혼합물을 다룹니다. 일반 호스를 사용하면 팽창하거나 균열이 생기거나, 심지어 오염을 유발할 수도 있습니다. 하지만 PTFE와 같은 고순도 호스는 순수한 상태를 유지해 줍니다. 낮은 표면 에너지 덕분에 화학 물질이 달라붙거나 반응하지 않으며, 용출물이 1ug/L 미만이므로 10nm 이하 공정에도 완벽하게 대응할 수 있습니다.

저는 배치 간 식각률이 5~10%까지 변동되는 라인을 다뤄본 적이 있습니다. 알고 보니 상류측 호스의 화학물질 순도가 일정하지 않았기 때문이었습니다. 해당 호스를 제거하고 PTFE 고순도 호스로 교체하자 식각률이 2% 이내로 안정화되었습니다. 이는 매우 중요한 변화입니다. 1%의 오차만으로도 수천 달러의 재작업 비용이 발생할 수 있기 때문입니다. 또한 온도가 200°C까지 치솟는 플라즈마 식각 설비에서 PTFE는 형상을 유지하며 챔버를 오염시키는 휘발성 물질을 배출하지 않습니다.

초고순도 화학물질 공급이 필요하신가요? 귀하의 요구에 완벽하게 부합합니다. 이 호스는 초순수(DI water)부터 고농도 슬러리까지 대응 가능하며, 1/8인치에서 1인치까지 다양한 내경을 제공하여 필요한 유량을 조절할 수 있습니다. Teflon X는 독자적인 세척 공정을 통해 18MOhm 수준의 수류로 내부를 정밀 세척하므로, 별도의 세척 과정 없이 즉시 사용할 수 있습니다.

7nm 공정을 확대한다고 가정해 봅시다. 슬러리 공급이 불안정해지고 화학 식각 과정에서 이온이 유입되어 수율이 8%까지 급락하는 상황을 겪어보셨나요? 캘리포니아의 한 파트너사에서 발생했던 사례를 익명화하여 공유합니다. 해당 업체는 20개 공정 스테이션에 당사의 고순도 호스를 도입했습니다. 결과적으로 오염 발생률은 40% 감소했고, 식각 처리량은 15% 증가했습니다. 현재는 가동 기록을 통해 매달 웨이퍼 생산량이 20% 향상되었음을 확인했습니다. 이는 이론적인 수치가 아니라 실제 가동 기록입니다.

초고순도 화학물질 공급 해결: 더 이상의 시행착오는 없습니다

초고순도 화학물질을 공급하는 것은 공정의 핵심입니다. 압력을 견디는 것뿐만 아니라 탱크에서 툴까지 99.9999%의 순도를 유지할 수 있는 라인이 필요합니다. 금속 이온은 더 이상 고민할 필요가 없습니다. PTFE 호스는 설계상 이온이 없으며 탄소-불소 결합 구조로 인해 용출을 효과적으로 방지합니다.

많은 공장에서 피팅, 굴곡, 보관용 코일 등 전체 경로를 간과하곤 합니다. 하지만 전문가의 조언을 드리자면, 전체 라인을 반도체 등급의 호환 튜브로 통일하는 것이 중요합니다. 사양이 맞지 않으면 물질이 쌓이는 데드 존이 발생합니다. 과거 PVC 엘보우 부품으로 인해 50ppb의 이온이 시스템 전체를 오염시킨 사례가 있어 전체를 PTFE로 교체한 결과, 순도를 2ppb로 안정적으로 유지할 수 있었습니다.

유지보수 감소(누출 감소로 인한 가동 중단 최소화), 안전성 향상(부식성 파손 방지), 환경 친화적 운영(수명 연장으로 인한 폐기물 감소) 등 다양한 이점이 있습니다. 업계 보고서에 따르면 반도체 튜브 시장은 순도에 대한 요구가 높아짐에 따라 2034년까지 연평균 7%의 성장률을 기록할 것으로 예상됩니다. 지금 고순도 호스를 도입하여 미래를 대비하십시오.

일반적인 300mm 팹 라인에 대한 비용 대비 효과 분석표입니다:

측면	표준 호스 사용 시	고순도 PTFE 호스 사용 시	연간 절감액 (10개 스테이션 기준)
오염으로 인한 수율 손실	5-10%	< 2%	$500,000 이상
유지보수 다운타임	월 48시간	월 12시간	$150,000
호스 교체 주기	분기별	반기별 1회	$20K
Total	–	–	$670K

Crunch those numbers – its a no-brainer. And thats conservative; some spots see double.

Real-World Wins: Stories from the Fab Floor

Alright, time for some tales – anonymized, of course, but straight from the trenches. Take Client A, a East Coast chip maker ramping EUV lithography. Their chemical etching station was a contamination hotspot; metal ions from braided hoses were doping photoresists. We specd our 플렉시블 테플론 호스, with its high-pressure flex for tight spaces. Post-install, ion counts fell 85%, and they hit record etch precision. One engineer said it felt like the line “woke up.”

Then theres Client B in Asia, battling slurry delivery for CMP. Ultra-pure chems were picking up nickel, tanking planarization. Switched to full semiconductor grade tubing loop – high-purity hose from reservoir to pad. Yields climbed 18% in three months. They even shared a graph: defect density halved. These arent outliers; theyre what happens when you match hose to mission.

Ive got my own war stories too. Back when I consulted for a startup fab, we had a budget crunch – couldnt afford fancy gear. Improvised with off-shelf PTFE, but it leached under heat. Learned quick: invest in certified high-purity. Now, at Teflon X, we bake that lesson in – every batch gets SEMI F-57 tested for metals.

Why Teflon X Stands Out in High-Purity Solutions

Look, the markets flooded with options, but not all hoses are created equal. At Teflon X, were not just sellers; were partners whove run the numbers and the trials. Our 플렉시블 테플론 호스 – PTFE corrugated for max flex under pressure – is tailored for semiconductor woes. Handles 300 psi easy, temps to 260C, and zeros out ions.

We source virgin resin, extrude in cleanrooms, and etch for custom fits. Want semiconductor grade tubing for etching? We got it. High-purity hose for delivery? Check. And our teams got decades in fab fluids – from Intel lines to TSMC pilots.

Curious? Head to 테프론x.com for specs, or hit our 연락처 페이지 to chat. Drop a line to 앨리슨.예@테프론x.com for a quick quote – we turn around bids in 24 hours. Lets talk your setup; maybe we can tweak a sample run to prove the purity punch.

FAQ: Quick Hits on PTFE Hoses for Semiconductors

Q: How do I know if my current tubing is causing metal ion contamination?
A：린스 테스트부터 시작하십시오。탈이온수로 세척하고 ICP-MS를 실행하십시오。금속 수치가 10ppb를 초과하면 오염이 의심됩니다。당사는 고객이 이를 신속하게 파악하도록 지원해 왔으며；종종 브레이드나 피팅이 원인입니다。

질문：화학 에칭 시 PTFE와 PFA의 가장 큰 차이점은 무엇인가요？
답변：PTFE는 내열성 면에서 근소하게 앞서며(둘 다 최대 260도까지 견디지만 PTFE가 저온에서 더 유연함) PFA는 정밀한 공차를 위해 더 매끄럽게 녹습니다. 에칭용 고순도 호스의 경우 용출물이 전혀 없는 PTFE가 유리합니다. 다만, 사용하는 슬러리의 종류에 따라 달라질 수 있습니다.

질문：Teflon X에서 반도체 등급 튜브를 맞춤 길이로 주문할 수 있나요？
답변：물론입니다. 1피트 프로토타입부터 500피트 릴까지 가능합니다. 당사 웹사이트에서 내경/외경, 압력, 화학 물질 유형을 지정해 주십시오. 문의 양식로봇 팔을 위한 복잡한 벤딩 작업도 수행한 경험이 있습니다.

질문：고순도 호스는 전체 팹(fab) 주기 동안 얼마나 오래 사용할 수 있나요？
답변：안정적인 에칭 작업 환경에서는 보통 2~3년이며, 급격한 압력 변동만 피한다면 4년까지도 사용 가능합니다. 보증 기간은 18개월이지만, 실제 현장에서는 고객들이 당사의 세척 키트를 사용하여 더 길게 사용하고 있습니다.

반도체 라인의 순도를 최고 수준으로 유지하는 방법에 대해 깊이 있게 살펴보았습니다. 귀하의 장비에 적용할 아이디어가 떠오르셨다면 망설이지 마십시오. 지금 Teflon X에 문의하여 오염 문제를 함께 해결해 봅시다. 내일 당장 개선할 수 있는 한 가지는 무엇일까요？
