Mikroobróbka PTFE dla części robotów chirurgicznych: Niefiltrowany przewodnik po pokonywaniu rozszerzalności cieplnej

Zostałeś więc oddelegowany do zaprojektowania nowej generacji sprzętu do chirurgii robotycznej. Świetnie. Przyglądasz się swojemu złożeniu CAD, uświadamiasz sobie, że potrzebujesz izolatora elektrycznego o wysokiej smarności do przegubu ruchomego i narzucasz tolerancję +/- 0,005 mm na malutki element z PTFE.

Zatrzymajmy się w tym miejscu.

Projektowanie części do robotów chirurgicznych jest już wystarczająco trudne. Ale wymaganie wąskiej tolerancji dla kawałka plastiku, który podczas obróbki zachowuje się jak kostka mokrego mydła? To wymaga poważnego doświadczenia. Gdybym dostawał dolara za każdym razem, gdy zespół inżynierów przesyła mi rysunek do mikroobróbki PTFE z tolerancjami typowymi dla metali, prawdopodobnie byłbym teraz na plaży, zamiast pisać ten tekst.

Nie zrozum mnie źle. W Teflon X, każdego dnia osiągamy niesamowicie wąskie tolerancje na fluoropolimerach. Musisz jednak zdać sobie sprawę, że politetrafluoroetylen (PTFE) to zupełnie inna bajka w porównaniu do stali nierdzewnej, tytanu czy nawet PEEK.

Rynek robotyki chirurgicznej został wyceniony na około $4.4 miliarda w 2022 roku i przewiduje się, że do 2030 roku będzie rósł w tempie 18% CAGR. Przy takim wzroście firmy ścigają się, by tworzyć narzędzia mniejsze, inteligentniejsze i mniej inwazyjne. Miniaturyzacja to podstawa. Jednak wraz ze zmniejszaniem się części, inżynieria materiałowa staje się nieskończenie trudniejsza.

Przyjrzyjmy się temu, jak w rzeczywistości sprawić, by toczenie wzdłużne PTFE działało w mikroskali, bez tracenia przy tym zmysłów.

Niewidzialny wróg: rozszerzalność cieplna

Większość operatorów maszyn uważa, że zna się na tworzywach sztucznych. Wkładają pręt Delrinu do tokarki, obrabiają go i wymiary są poprawne. Następnie próbują dokładnie tego samego z PTFE i części nie przechodzą kontroli jakości jeszcze przed przerwą obiadową.

Dlaczego? Z powodu ciepła.

Współczynnik rozszerzalności cieplnej (CTE) dla PTFE jest ogromny. Wynosi on około 100 do 160 x 10^-6 K^-1. Przekładając to na prosty język: PTFE rozszerza się z grubsza dziesięć razy szybciej niż stal nierdzewna, gdy temperatura rośnie.

Zróbmy szybkie obliczenia warsztatowe

Wiem, że nie chcesz wykładu z fizyki, ale musimy przyjrzeć się liczbom. Wzór na rozszerzalność cieplną jest prosty:

ΔL = L_początkowe × α × ΔT

Gdzie:

• ΔL = wielkość, o jaką Twoja część rośnie lub się kurczy (zmiana długości)
• L_początkowe = początkowy wymiar elementu
• α = współczynnik rozszerzalności cieplnej (CTE) materiału
• ΔT = zmiana temperatury w stopniach Celsjusza

Wyobraź sobie, że masz izolator o długości 15 mm do zrobotyzowanego narzędzia do koagulacji. Jest on obrabiany w warsztacie, w którym panuje dość wysoka temperatura, powiedzmy 30°C. Operator dokonuje pomiaru, pakuje element i wysyła go do laboratorium kontroli jakości, które jest ściśle klimatyzowane i utrzymuje temperaturę 20°C. To spadek o 10 stopni.

Podstawmy dane do wzoru, przyjmując średni współczynnik CTE dla PTFE wynoszący 0,000150:
ΔL = 15 mm × 0,000150 × 10°C
ΔL = 0,0225 mm (lub 22,5 mikrona)

Twoja część skurczyła się o ponad 20 mikronów tylko dlatego, że trafiła z hali produkcyjnej do klimatyzowanego pomieszczenia. Jeśli rysunek techniczny wymagał wąskiej tolerancji +/- 10 mikronów, część dosłownie nie przechodzi kontroli, mimo że nikt jej nawet nie dotknął. Zdarza się to nieustannie w przypadku niedoświadczonych dostawców.

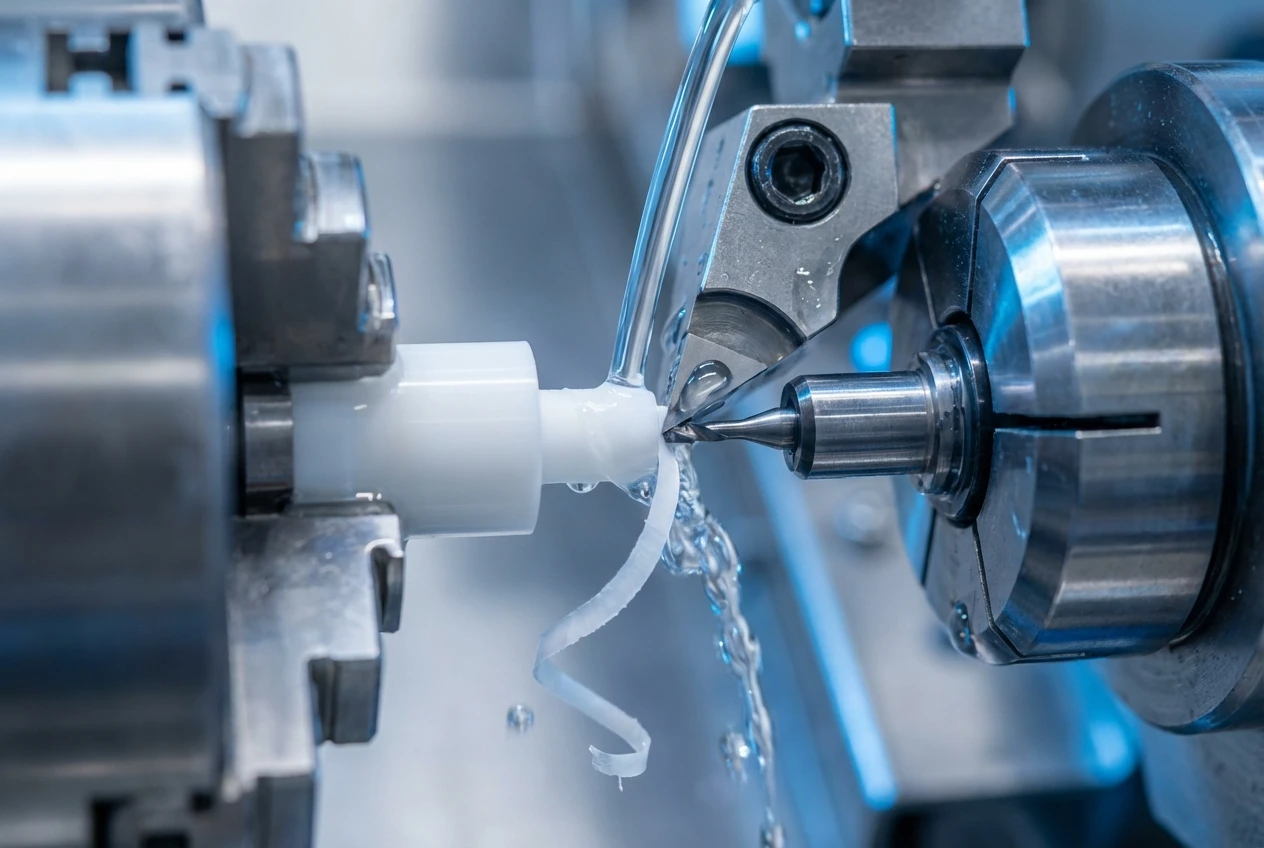

Toczenie szwajcarskie PTFE: Sekret wąskich tolerancji

Standardowe tokarki CNC są praktycznie bezużyteczne w mikroobróbce PTFE. Materiał ten jest zdecydowanie zbyt miękki. Próba wysunięcia pręta PTFE o średnicy 2 mm ze standardowego uchwytu i dociśnięcia do niego narzędzia tnącego spowoduje po prostu wygięcie materiału. Odkształci się on pod naciskiem narzędzia.

Dlatego polegamy wyłącznie na automatach tokarskich typu szwajcarskiego.

W toczeniu szwajcarskim materiał przesuwa się przez tuleję prowadzącą, a narzędzie tnące znajduje się tuż obok czoła tulei — zazwyczaj w odległości mniejszej niż milimetr. Ponieważ narzędzie tnie dokładnie tam, gdzie materiał jest podparty, ugięcie jest praktycznie zerowe. W ten sposób możemy obrabiać części do robotów chirurgicznych o ściankach cienkich jak papier.

Jednak toczenie szwajcarskie PTFE wiąże się z własnym zestawem wyzwań.

„Efekt ekstruzji” w tulei prowadzącej

Tuleja prowadząca musi być idealnie wyregulowana. Jeśli jest zbyt luźna, pręt PTFE wpada w drgania, a wykończenie powierzchni wygląda fatalnie. Jeśli jest zbyt ciasna, tuleja faktycznie ściska miękki pręt PTFE podczas podawania.

W efekcie obrabiasz część, gdy materiał jest ściśnięty. W momencie, gdy gotowy element wypada z maszyny i zostaje zwolniony z uścisku tulei, rozszerza się z powrotem do swojego naturalnego stanu. Nagle Twoja idealnie wytoczona średnica zewnętrzna (OD) okazuje się zbyt duża. Ustalenie dokładnego naciągu tulei prowadzącej to sztuka, którą doskonaliliśmy latami.

Ostre narzędzia i problem „ptasiego gniazda”

Przy obróbce stali wiór łamie się w ładne kształty przypominające cyfrę 9 i odpada.

PTFE tego nie robi. Jest niesamowicie śliski i odporny na pękanie. Zamiast tego tworzy długie, ciągłe nitki. Jeśli nie zachowasz ostrożności, nitki te owijają się wokół mikroczęści i narzędzi, tworząc ogromne „ptasie gniazdo”. Ponieważ PTFE działa jak izolator, gniazdo to zatrzymuje ciepło przy detalu, powodując jego stopienie lub odkształcenie.

Aby to naprawić, rezygnujemy ze standardowych płytek węglikowych. Większość płytek węglikowych posiada mikroskopijne zaokrąglenie krawędzi (tzw. hone), aby zwiększyć ich trwałość. Jednak zaokrąglona krawędź nie skrawa PTFE; ona go płuży. Płużenie wytwarza tarcie. Tarcie wytwarza ciepło.

Zamiast tego używamy niestandardowo szlifowanych narzędzi ze stali szybkotnącej (HSS) lub ultra-polerowanego diamentu polikrystalicznego (PCD). Szlifujemy je tak, aby uzyskać ostre jak brzytwa krawędzie i wysokie dodatnie kąty natarcia. Przecinają one tworzywo sztuczne niczym skalpel, generując niemal zerową ilość ciepła. Łączymy to ze specjalistycznym makroprogramowaniem – stosując mikro-skoki w posuwie, aby fizycznie wymusić łamanie ciągliwych wiórów.

Przestań traktować PTFE jak PEEK (kontrowersyjna opinia)

Oto coś, czego większość warsztatów mechanicznych ci nie powie, ponieważ chcą tylko zabezpieczyć twoje zamówienie: przestań nadmiernie tolerować komponenty z PTFE.

Widzę inżynierów traktujących PTFE tak, jakby to był PEEK (polieteroeteroketon) lub Delrin. Tak nie jest.
Jeśli potrzebujesz sztywnej części konstrukcyjnej do ramienia robota, która przez cały dzień utrzyma tolerancję 5 mikronów, użyj PEEK.

Jeśli jednak używasz PTFE, robisz to, ponieważ desperacko potrzebujesz jego niezrównanej odporności chemicznej, ekstremalnych właściwości elektroizolacyjnych lub niemal zerowego współczynnika tarcia. PTFE jest miękki. Pełza pod obciążeniem. Ma niską temperaturę ugięcia pod wpływem ciepła – około 54°C przy umiarkowanym naprężeniu.

Jeśli konkretny wymiar części z PTFE nie łączy się fizycznie z innym komponentem w zespole chirurgicznym, poluzuj tę tolerancję. Żądanie tolerancji +/- 0,005 mm dla elementu zawieszonego w wolnej przestrzeni to po prostu wyrzucanie pieniędzy i wydłużanie czasu realizacji. Daj swojemu dostawcy pole manewru tam, gdzie nie ma to znaczenia, aby mógł skupić cały swój wysiłek na wymiarach, które faktycznie są istotne.

Szybkie porównanie: Materiały do mikroobróbki dla robotów medycznych

Aby jaśniej przedstawić moje argumenty, oto podręczne zestawienie tego, jak te materiały zachowują się po pomniejszeniu ich do mikroskali:

Funkcja	PTFE (Teflon)	ZERKAĆ	Stal nierdzewna 316L
Skrawalność w mikroskali	Trudna (odkształca się, pełza)	Doskonały	Dobra (ale szybko zużywa narzędzia)
Rozszerzalność cieplna (CTE)	Ogromna (~150 x 10^-6 K^-1)	Umiarkowana (~47 x 10^-6 K^-1)	Niska (~16 x 10^-6 K^-1)
Izolacja elektryczna	Niesamowita	Doskonały	Przewodność (Słaba)
Tarcie / Smarowność	Bezkonkurencyjne (Najniższe tarcie)	Dobra, ale nie na poziomie PTFE	Wysokie tarcie
Najlepszy przypadek użycia w robotyce	Wyściółki cewników, izolatory szczęk	Łączniki konstrukcyjne, koła zębate	Wały nośne, sworznie

Koszmar z życia wzięty: Izolator o grubości ścianki 0,15 mm

Pozwólcie, że podzielę się krótką, anonimową historią, która dowodzi, dlaczego doświadczenie ma tutaj znaczenie.

Czołowa firma produkująca wyroby medyczne zgłosiła się do nas po tym, jak ich poprzedni dostawca się poddał. Potrzebowali mikroskopijnego izolatora elektrycznego, który znajduje się w końcówce przegubowego chwytaka robotycznego. Średnica zewnętrzna (OD) wynosiła 2,5 mm, a średnica wewnętrzna (ID) 2,2 mm.

Daje to grubość ścianki zaledwie 0,15 mm. A klient oczekiwał wąskiej tolerancji +/- 0,005 mm na średnicy zewnętrznej.

Poprzedni warsztat dostarczał części, które wyglądały jak wypaczone chipsy ziemniaczane. Nie potrafili zrozumieć dlaczego. Kiedy podjęliśmy się tego projektu, natychmiast zidentyfikowaliśmy dwa ogromne problemy.

Po pierwsze: Pamięć materiałowa. PTFE jest wytłaczany pod ogromnym ciśnieniem. Powstałe pręty są pełne wewnętrznych naprężeń szczątkowych. W momencie zeskrawania zewnętrznej warstwy, naprężenia wewnętrzne zostają uwolnione, a część wygina się jak banan. Rozwiązaliśmy ten problem, poddając surowe pręty PTFE autorskiemu, 24-godzinnemu cyklowi wyżarzania termicznego w piecu, zanim trafiły na nasze tokarki wzdłużne typu szwajcarskiego.

Po drugie: Metodologia kontroli. Poprzedni warsztat próbował zmierzyć ściankę PTFE o grubości 0,15 mm za pomocą standardowego mikrometru. Po prostu nie da się tego zrobić. Sam nacisk sprężyny bębna mikrometru powodował ściskanie miękkiego tworzywa o 15 mikronów. Otrzymywali błędne odczyty, korygowali przesunięcia maszyn na podstawie złych danych i kręcili się w kółko.

Przenieśliśmy cały proces kontroli do systemu wizyjnego OGP SmartScope. Bezdotykowo. Bez nacisku sondy. Tylko algorytmy wykrywania krawędzi o wysokiej rozdzielczości mierzące część optycznie w pomieszczeniu o kontrolowanej temperaturze.

Rezultat? Uzyskaliśmy wymaganą tolerancję i przeskalowaliśmy produkcję do ilości seryjnych.

Jak Teflon X rozwiązuje Twoje problemy związane z mikroobróbką

Jeśli to czytasz, prawdopodobnie borykasz się obecnie z problemem w łańcuchu dostaw. Być może Twój obecny dostawca wyrzuca na złom 40% swojej partii produkcyjnej lub po prostu całkowicie odmówił wyceny Twojego najnowszego projektu CAD.

W Teflon X nie zajmujemy się „po prostu również tworzywami sztucznymi”. Specjalizujemy się w tym, co nietypowe, maleńkie i pozornie niemożliwe. Znamy dokładne prędkości wrzeciona, geometrie narzędzi i parametry kontroli temperatury niezbędne, aby toczenie wzdłużne (Swiss turning) PTFE stało się powtarzalną nauką, a nie zgadywaniem.

Wykorzystujemy chłodzone systemy olejowe wysokiego ciśnienia, aby utrzymać temperaturę w strefie skrawania na poziomie dokładnie 20°C, całkowicie eliminując zmienne rozszerzalności cieplnej, które niszczą części o wąskich tolerancjach. Obsługujemy wszystko – od prototypowania po produkcję na pełną skalę.

Nie pozwól, aby plastikowy izolator za 50 centów opóźnił wprowadzenie na rynek Twojego urządzenia medycznego wartego milion dolarów.

Zapoznaj się z pełnym zakresem naszych możliwości na naszej PTFE Products stronie. Jeśli jesteś gotowy, aby ruszyć z projektem, wyślij swoje rysunki techniczne bezpośrednio na adres Allison.Ye@teflonx.com lub skontaktuj się z nami poprzez naszą Skontaktuj się z nami stronę. Przekażemy Ci rzetelną opinię na temat Twoich tolerancji i przygotujemy ofertę, która rzeczywiście ma sens.

---
