Если вы руководите фармацевтическим производством, то уже знаете, что самые дешевые компоненты на всей производственной линии с наибольшей вероятностью могут разрушить многомиллионную партию. Я говорю о ваших уплотнениях.
У вас могут быть самые современные биореакторы из нержавеющей стали и точно откалиброванные контроллеры массового расхода, но если вы просунете между двумя феррулами некачественный кусок резины, вы сыграете в русскую рулетку с чистотой своего продукта. Я потратил годы на изучение неудачных партий и испорченного оборудования, и в девяти случаях из десяти первопричина кроется в выборе неправильных санитарных прокладок.
В настоящее время регуляторный ландшафт жесток. Такие ведомства, как FDA и EMA, жестко пресекают использование экстрактивных и вымываемых веществ (E&L). Согласно последним отраслевым данным, более 60% первоначальных заявок на E&L отмечаются или отклоняются регулирующими органами. Почему? Потому что уплотнения разрушаются в суровых условиях циклов "чистка на месте" (CIP) и "стерилизация на месте" (SIP), попадая с микроскопическими химическими соединениями непосредственно в лекарственный препарат.
Это подводит нас к весьма дискуссионной теме в отрасли: выбору материала. Хотя стандартные эластомеры, такие как силикон и EPDM, используются повсеместно, я скажу кое-что спорное - они пользуются чрезмерным доверием в высокотемпературной фармацевтической обработке. Если вы хотите добиться нулевого химического взаимодействия и нулевого содержания экстрактивных веществ, вам нужно обратить внимание на высокоочищенный PTFE.
Давайте разберемся, почему именно эти специфические фторполимеры захватывают критические линии фармацевтической промышленности, как рассчитать реальный риск и почему не все уплотнения, соответствующие требованиям FDA, созданы одинаковыми.
Грязный секрет стандартных санитарных прокладок в фармацевтическом производстве
Зайдите почти в любое предприятие по производству продуктов питания, напитков или стандартных биофармацевтических изделий, и вы увидите ведра с разноцветными силиконовыми и черными прокладками из EPDM. Они гибкие, дешевые и очень прощают, если техник слишком сильно затянет зажим. Но вот в чем проблема: они ломаются.
Когда вы проводите стандартный цикл CIP, вы обычно обрабатываете линию горячим гидроксидом натрия (NaOH) при 80°C, затем следуют кислотные промывки, и, наконец, паровая стерилизация при 121°C или даже 135°C. Силикон ненавидит пар. Со временем он восстанавливается, становится липким и начинает выбрасывать силоксаны на пути жидкости. EPDM лучше справляется с паром, но абсолютно разрушается под воздействием некоторых растворителей и масел животного происхождения.
Когда эти эластомеры разрушаются, они выделяют "экстрагируемые вещества" - соединения, которые можно извлечь из материала в экстремальных условиях. Когда эти соединения при нормальной эксплуатации переходят в конечный лекарственный продукт, они становятся "выщелачиваемыми".
Это не просто головная боль, связанная с контролем качества, это проблема безопасности пациентов. Вымываемые вещества могут взаимодействовать с активными фармацевтическими ингредиентами (API), вызывая их деградацию, выпадение в осадок или даже иммуногенность.
Формула токсикологической экспозиции
Чтобы понять, почему регулирующие органы так одержимы этим, нужно посмотреть, как токсикологи рассчитывают риск для пациентов. Когда лаборатория проводит масс-спектрометрический анализ ваших технологических жидкостей, они используют определенный порог аналитической оценки (AET), чтобы решить, является ли вытекший химикат опасным.
Базовый расчет для воздействия на человека выглядит следующим образом:
Суточная доза воздействия (мг/день) = Концентрация выщелачиваемого вещества в продукте (мг/л) * Суточный объем введения (л/день)
Если эта суточная доза превышает допустимую суточную экспозицию (PDE) для данного химического вещества, ваша партия - мусор. И точка. Вы не можете его отфильтровать. Вы не можете его разбавить. Вы должны выбросить его на свалку.
Стандартные эластомеры имеют сложную рецептуру с большим количеством отвердителей, пластификаторов и антиоксидантов. В ПТФЭ (политетрафторэтилене) этого нет. По сути, это просто атомы углерода и фтора, соединенные невероятно прочной связью. Из него нечему выщелачиваться.
Тефлоновая прокладка PTFE Seal | Надежные высокотемпературные уплотнительные кольца и решения по тефлоновому уплотнению
Тефлоновые прокладки PTFE seal обеспечивают максимальную производительность в высокотемпературных уплотнительных кольцах и задачах тефлонового уплотнения. Наши прокладки PTFE и тефлоновые прокладки выдерживают едкие химикаты и температуры до 260°C. Предпочитаются инженерами в точных, фармацевтических и химических применениях.
Почему высокочистый тефлон доминирует среди прокладок с тремя зажимами
Если тефлон так хорош, почему же все не используют его для всех соединений?
У девственного ПТФЭ есть печально известный физический недостаток. Он страдает от явления, называемого "холодным течением" или ползучестью. Поскольку это термопласт, а не эластомер, он не обладает большой естественной памятью. Когда вы затягиваете тройной зажим над стандартной прокладкой из девственного ПТФЭ, материал сжимается. Со временем, особенно при колебаниях температур в циклах SIP, пластик медленно вытекает из-под давления.
Вы затягиваете его в понедельник, а в пятницу чувствуете, что зажим ослаб. Если вы не вернетесь и не подтянете его, то получите утечку. Именно за эту ползучую расслабленность многие команды технического обслуживания ненавидят девственный ПТФЭ.
Но материаловедение не стоит на месте. Промышленность решила эту проблему, разработав модифицированный высокочистый тефлон.
При добавлении микроскопического количества (обычно менее 1%) такого модификатора, как перфторпропилвиниловый эфир (ППВЭ), в полимерную цепь изменяется внутренняя структура материала. ППВЭ препятствует кристаллизации, удерживая молекулы плотно упакованными. Результат? Вы получаете более плотный материал, который значительно более гладкий, менее проницаемый, и, что самое важное, он обладает примерно вдвое большим сопротивлением ползучести, чем стандартный первичный PTFE.
Вы получаете абсолютную химическую чистоту тефлона, но он действительно держит герметичность, как настоящая прокладка. Если вы просмотрите Прокладки из ПТФЭ Модифицированные версии, выпускаемые сегодня, являются золотым стандартом для фармацевтических предприятий, работающих в условиях повышенных нагрузок.
Расчет релаксации ползучести прокладки
Если вы инженер, пытающийся предсказать, как часто вам нужно подтягивать свои линии, вы должны понимать, что такое релаксация напряжения. Вот основная текстовая формула, используемая для моделирования того, как много силы уплотнения вы теряете со временем:
Остаточное напряжение уплотнения = начальное приложенное напряжение * e^(-Время / постоянная релаксации материала)
Для первичного ПТФЭ эта константа релаксации относительно мала, что означает, что "Остаточное напряжение герметизации" быстро падает в течение первых 24 часов. Модифицированный высокоочищенный ПТФЭ имеет гораздо более высокую константу релаксации. Кривая быстро выравнивается, то есть после того, как вы установили момент зажима, он в основном остается неизменным, обеспечивая полную безопасность технологической границы.
Конкретный пример: Спасение партии биологических препаратов $2M от "несоответствующих" пломб
Позвольте мне поделиться реальным сценарием, произошедшим пару лет назад. Я консультировал среднее биофармацевтическое предприятие, которое занималось масштабированием новой терапии моноклональными антителами. На поздних этапах валидации они упирались в кирпичную стену.
Их конечный продукт не прошел испытания USP (цитотоксичность in vitro) и USP (системная токсичность in vivo). Лаборатория обнаруживала следовые количества неизвестного олигомера.
Директор завода был совершенно озадачен. "Все на нашей линии соответствует требованиям FDA", - сказал он мне. "У нас есть сертификаты на все наши печати, соответствующие требованиям FDA".
Это массовое заблуждение в нашей отрасли. "Соответствует требованиям FDA" (в частности, FDA 21 CFR 177.2600 для эластомеров) означает, что производитель использовал ингредиенты из заранее утвержденного списка безопасных веществ. Это абсолютно не гарантирует, что готовая прокладка не разрушится и не выделит эти вещества, когда вы подвергнете ее воздействию пара температурой 135°C и едких химических веществ в течение 100 циклов.
Мы проследили линию и нашли проблему. Они использовали стандартные силиконовые прокладки tri-clamp, отверждаемые перекисью, непосредственно перед узлом высокотемпературной стерилизации. Силикон буквально варился, разрушался на поверхности и выбрасывал силоксановые олигомеры в буферный раствор.
Мы немедленно удалили все эластомеры на пути критических жидкостей и заменили их модифицированными прокладками из высокочистого тефлона. Тефлон X.
Поскольку модифицированный ПТФЭ практически не подвержен термической и химической деструкции при температуре до 500°F (260°C), вымывание прекратилось мгновенно. Следующие три валидационные партии прошли проверку USP и с нулевым уровнем обнаруживаемых выщелачиваемых веществ. Они сэкономили миллионы долларов на отбракованном продукте, просто модернизировав компонент $10.
Уплотнительное кольцо из тефлона | Уплотнительное кольцо из ПТФЭ и тефлоновое уплотнение для промышленного использования
Тефлоновое уплотнительное кольцо и тефлоновая прокладка широко используются для промышленной герметизации. Эти тефлоновые уплотнительные решения гарантируют герметичность и высокую устойчивость к температурам. Уплотнение PTFE и тефлоновая прокладка подходят для насосов, клапанов и чувствительных трубопроводов в требовательных секторах.
Разбор материалов: Сравнение вариантов для фармацевтической промышленности
Чтобы было легче усвоить информацию, вот краткое описание того, как различные материалы работают в условиях предельных нагрузок на фармацевтических производственных линиях.
| Тип материала | Устойчивость к жаре | Химическая стойкость | Ползучесть / холодный поток | Риск E&L | Лучший пример использования |
|---|---|---|---|---|---|
| Стандартный силикон | До 200°C | Плохой (разрушается в кислотах/каустиках) | Отличный | Высокий (силоксаны) | Подготовка буфера под низким давлением и при низкой температуре |
| ЭПДМ | До 150°C | Хорошо (отлично работает с паром, плохо - с маслами) | Отличный | Умеренный | Общие инженерные коммуникации, холодная вода |
| Виргинский ПТФЭ | До 260°C | Предельный (инертен почти ко всему) | Плохо (высокая ползучесть) | Очень низкий | Статические соединения, высокоагрессивные химические вещества |
| Модифицированный ПТФЭ | До 260°C | Ultimate (инертный) | Хорошо (сопротивляется ползучести) | Нулевой / необнаруживаемый | Критическая фармацевтическая обработка, линии для производства API высокой чистоты |
| Оболочка из ПТФЭ (сердцевина из FKM) | До 200°C | Предельная стойкость поверхности | Очень хорошо | Очень низкий | Области, требующие высокой сжимаемости и химической стойкости |
Обратите внимание на колонку "Риск E&L". Если вы находитесь ниже по течению, рядом с окончательным заполнением, вы не можете позволить себе "Умеренный" или "Высокий" риск. Вам нужен нулевой.

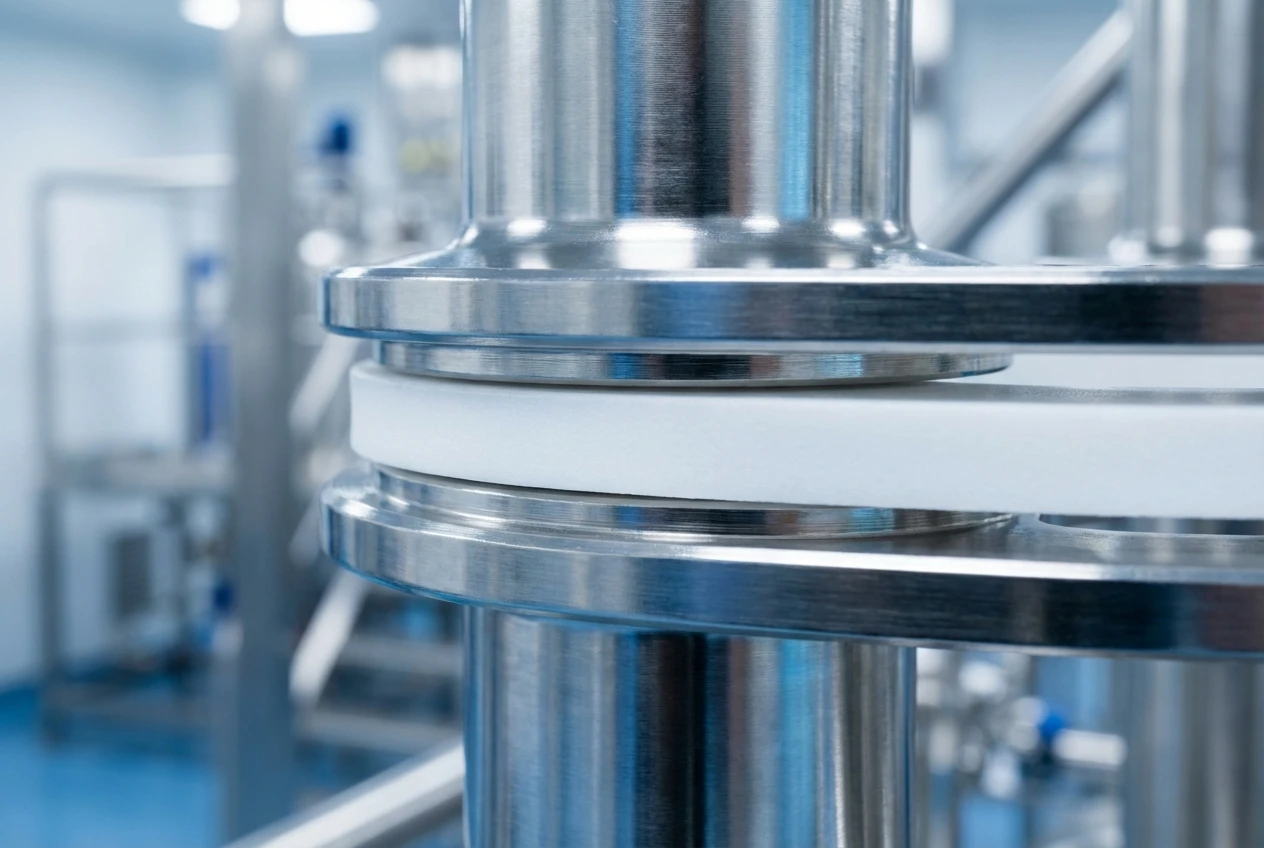

Реальность установки прокладок PTFE Tri-Clamp
Вы можете купить самую лучшую прокладку в мире, но если ваши специалисты по техническому обслуживанию будут устанавливать ее как гориллы, она выйдет из строя.
Тефлон прочен. Он не сминается, как резина. Когда оператор устанавливает силиконовую прокладку в соединение, он может затянуть барашковую гайку на треххомутовом зажиме до упора, и резина просто выскочит в трубу (что, кстати, ужасно для динамики потока).
Если вы попытаетесь затянуть сантехническую прокладку из ПТФЭ, вы физически раздавите пластиковый шарик. Она окончательно деформируется, и в момент нагрева и остывания трубопровода возникнет сильная утечка.
Вот фактические правила установки этих уплотнений:
- Выравнивание - это все. Поскольку тефлон не поддается растяжению или сжатию, два феррула должны быть идеально выровнены. Нельзя использовать хомут для "стягивания" неправильно расположенных труб. Если трубопровод расположен неаккуратно, сначала исправьте его.
- Учитывайте значения крутящего момента. Вам обязательно нужно использовать инструмент для ограничения крутящего момента, а не просто затягивать вручную, ориентируясь на ощущения. Для большинства стандартных сантехнических треххомутовых зажимов диаметром 1,5-2 дюйма с тефлоновым уплотнением вам потребуется всего 30-50 дюйм-фунтов крутящего момента. Это гораздо меньше, чем многие думают.
- Подтяните затяжку после первого термического цикла. Даже при использовании модифицированного PTFE вы получите небольшое начальное оседание после первого горячего прогона CIP/SIP. Дайте трубопроводу остыть до температуры окружающей среды, а затем быстро проверьте момент затяжки. После первоначальной подтяжки уплотнение из модифицированного ПТФЭ обычно остается зафиксированным в течение нескольких месяцев.
- Не используйте их бесконечно долго. Прокладки из ПТФЭ "настраиваются". Как только они сжимаются между двумя определенными феррулами, они формируются с учетом микроскопических несовершенств именно этого соединения. Если вы нарушите соединение для проведения технического обслуживания, выбросьте прокладку и поставьте новую. Они слишком дешевы, чтобы рисковать партией в $500 000 штук.
Уплотнительное кольцо из тефлона премиум-класса и прокладка из ПТФЭ | Тефлоновое уплотнение, устойчивое к химическому воздействию
Премиальное тефлоновое уплотнительное кольцо и прокладка из ПТФЭ обеспечивают превосходное тефлоновое уплотнение для химического и промышленного применения. Уплотнение из ПТФЭ и тефлоновая прокладка известны своей нереактивностью, гибкостью и долговременной надежностью. Подходит для водоочистного, лабораторного оборудования и оборудования для обработки жидкостей.
Часто задаваемые вопросы (FAQ)
Инженеры и руководители предприятий постоянно задают мне одни и те же вопросы, когда мы начинаем обсуждать переход на высокочистые фторполимеры. Вот основные из них:
1. В чем реальная разница между USP Class VI и соответствием требованиям FDA?
Это ставит в тупик многих людей. FDA 21 CFR 177.1550 (для перфторуглеродов) - это рецептура материала стандарт. Это означает, что ингредиенты, используемые для изготовления пластика, признаны безопасными для контакта с пищевыми продуктами и лекарствами. USP Class VI - это биологическая реактивность стандарт. Для этого необходимо взять готовый материал, имплантировать его в живую ткань (обычно мышей или кроликов) и убедиться, что он не вызывает токсической реакции. Для критически важных биофармацевтических линий ваши прокладки должны соответствовать классу VI USP. Одного соответствия требованиям FDA недостаточно, чтобы гарантировать безопасность от вымываемых веществ.
2. Можно ли использовать прокладки из ПТФЭ на несоосном соединении труб?
Ни в коем случае. Как я уже говорил, эластомеры, такие как EPDM, могут растягиваться и деформироваться, чтобы приспособиться к немного кривому соединению труб. ПТФЭ жесткий. Если ваши феррулы будут смещены даже на несколько миллиметров, твердая поверхность PTFE не будет прилегать к стали, и жидкость пойдет в обход уплотнения. Ваша трубопроводная инфраструктура должна быть правильно закреплена и выровнена.
3. Лучше ли конвертные прокладки, чем твердый модифицированный PTFE?
Это зависит от области применения. В прокладках типа "конверт" сердцевина из твердого эластомера (например, FKM/Viton или EPDM) обернута тонким слоем тефлона. Это обеспечивает химическую стойкость тефлона снаружи и сжимаемость резины внутри. Они идеально подходят для старого оборудования, где наконечники могут быть слегка изношены или иметь ямки, поскольку они легче герметизируются, чем твердый пластик. Однако для линий высочайшей чистоты предпочтительнее использовать твердый модифицированный тефлон, поскольку при повреждении оболочки отсутствует риск вытекания эластомерной сердцевины.
4. Почему мое уплотнение PTFE протекает, когда линия опускается до низких температур?
Металлы и пластмассы расширяются и сжимаются с разной скоростью. Если затянуть соединение при комнатной температуре, пропустить через него горячий пар (что приведет к расширению нержавеющей стали), а затем сразу же промыть его криогенной жидкостью или замораживающим буфером, металл сожмется быстрее, чем пластик успеет восстановиться. В результате образуется микрозазор. Использование модифицированного ПТФЭ значительно уменьшает эту проблему по сравнению с первичным ПТФЭ, но при экстремальном тепловом ударе требуются специальные пружинные зажимы для поддержания постоянного давления.
Не позволяйте плохим печатям испортить вашу следующую партию
Работа с экстрактивными и выщелачиваемыми веществами - та еще морока. Нормативы ужесточаются с каждым годом, и FDA не будет смотреть сквозь пальцы, если ваше технологическое оборудование загрязняет ваш продукт.
Вы тратите невероятное количество времени и денег на разработку рецептур, проверку процессов и обучение персонала. Не позволяйте обычным, готовым резиновым уплотнениям стать причиной того, что вся ваша партия пойдет насмарку. Переход на треххомутовые прокладки из модифицированного ПТФЭ высокой чистоты - это самый простой и экономичный способ мгновенной защиты от химической деградации и ползучести.
Если вы устали от неудачных тестов на чистоту, от возврата силикона или от постоянной необходимости подтягивать протекающие соединения после циклов стерилизации, пришло время переходить на новые технологии.
Тефлон X специализируется на производстве уплотнений сверхвысокой чистоты, разработанных специально для работы в самых неблагоприятных условиях CIP/SIP без потери целостности. Мы точно знаем, что нужно для того, чтобы соответствовать строгим требованиям USP и FDA.
Хватит гадать о границах технологического процесса. Если вам нужна техническая помощь в выборе подходящих прокладок для ваших конкретных температурных и химических профилей, свяжитесь с нашей командой. Вы также можете написать мне напрямую по адресу Эллисон.Йе@teflonx.com. Мы починим ваши протекающие линии, чтобы вы могли снова сосредоточиться на производстве отличных лекарств.
